1、测量模块

支持在场景中进行三维量测

模块功能

按顺序依次为：坐标拾取、直线距离量测、水平距离量测、垂直距离量测、水平面积量测、清空量测结果

量测数据依据坐标系参考，为默认使用的Cgcs2000坐标系，高程信息取决于当前加载的地形数据，若不存在地形数据，则高程默认为0（垂直距离量测需要依赖地形数据，否则垂直距离始终为0）

坐标拾取

操作步骤：

1、点击取点按钮，屏幕鼠标变成十字准星状态，鼠标右下角实时显示当前准星的经纬度；

2、需要测量点的位置，点击鼠标左键，当前点位即出现经纬度和高程信息；

3、若连续取点，可继续点击鼠标左键，若要结束取点状态，点击鼠标右键。

Lon为经度，Lat为维度，Alt为高程

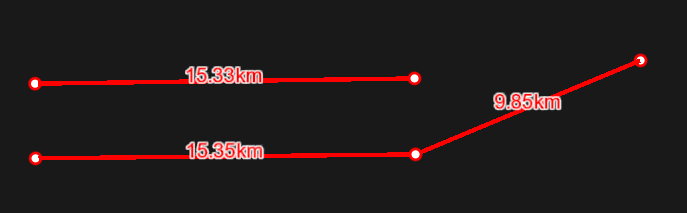

直线距离量测

操作步骤：

1、点击直线距离按钮，屏幕鼠标变成十字准星状态，鼠标右下角实时显示当前准星的经纬度；

2、点击鼠标左键，标识直线距离的第一个坐标点，图上出现红色圆圈（直线距离量测需要大于或等于2个坐标点）；

3、继续点击鼠标左键，点击后出现第二个坐标点，同时两个坐标点之间显示红色直线，以及两点之间的距离测量结果；

4、若连续量测，可继续点击鼠标左键，若要结束取点状态，点击鼠标右键。

注意：直线距离的量测结果为两个空间点之间的直线距离，若存在地形数据，两点之间存在高度差，此时的直线距离与水平距离为两个不同的测量结果。

水平距离量测

操作步骤：

1、点击水平距离按钮，屏幕鼠标变成十字准星状态，鼠标右下角实时显示当前准星的经纬度；

2、点击鼠标左键，标识水平距离的第一个坐标点，图上出现红色圆圈（水平距离量测需2个坐标点）；

3、继续点击鼠标左键，点击后出现第二个坐标点，同时图上显示两点之间的水平直线（红色实线），以及两点之间的垂直直线（红色虚线），水平距离测量结果显示在水平直线上；

4、若连续量测，可继续点击鼠标左键，若要结束取点状态，点击鼠标右键。

注意：若测量时未加载地形数据，那么不存在两点之间的高度差（无垂直直线），量测结果与直线距离量测相同。

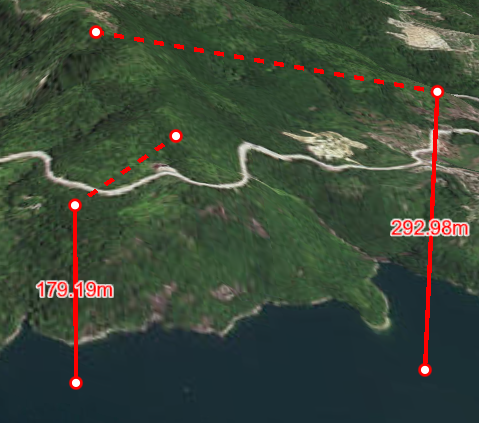

垂直距离量测

操作步骤：

1、点击垂直距离按钮，屏幕鼠标变成十字准星状态，鼠标右下角实时显示当前准星的经纬度；

2、点击鼠标左键，标识垂直距离的第一个坐标点，图上出现红色圆圈（垂直距离量测需2个坐标点）；

3、继续点击鼠标左键，点击后出现第二个坐标点，同时图上显示两点之间的水平直线（红色虚线），以及两点之间的垂直直线（红色实线），垂直距离测量结果显示在垂直直线上；

4、若连续量测，可继续点击鼠标左键，若要结束取点状态，点击鼠标右键。

注意：若测量时未加载地形数据，那么不存在两点之间的高度差（无垂直直线），量测结果始终为0。

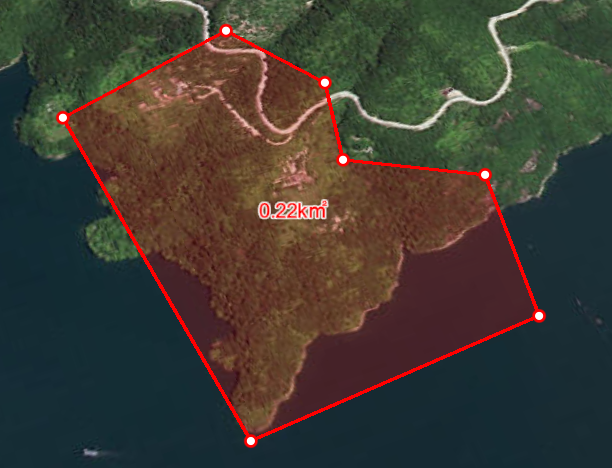

水平面积量测

操作步骤：

1、点击水平面积按钮，屏幕鼠标变成十字准星状态，鼠标右下角实时显示当前准星的经纬度；

2、点击鼠标左键，标识水平面积的第一个坐标点，图上出现红色圆圈（水平面积量测需大于等于3个坐标点）；

3、继续点击鼠标左键，点击后出现第二个坐标点，再次点击鼠标左键（可连续取点），当取点坐标大于等于3时，图上出现半透明面，此时面积测量结果显示在半透明面之内；

4、若要结束取点状态，点击鼠标右键。

注意：水平面积量测的结果为平面面积，当加载地形数据时，面的图形会贴地显示（但是面积测量结果并非表面面积，实为当前图形投影在水平面上的水平面积）。

清空量测结果

多次测量时，图上测量结果不会重置，若要清空测量结果，点击清空测量结果按钮即可。
