9、二维切片自定义参数设置

二维切片主要用于加载卫星影像底图、矢量地图、地图注记等

系统默认格式有三种：自定义、WMTS、MapServer

关于如何添加二维切片，可参考免费地图资源

默认添加的情况下，大部分参数都是系统默认值，本文主要介绍在添加完毕之后，如何调整参数，以达到包括亮度 、饱和度、对比度等显示方式的调整

二维切片数据参数​

tileAlpha​

参数值：0 ~ 1 之间的值

功能描述：半透明

tileBrightness​

参数值：大于0的数值

功能描述：亮度，1.0为正常亮度，大于1.0为增加亮度，小于1.0为减少亮度

tileColorToAlpha​

参数值：颜色值

功能描述：阀值（过滤某些颜色）

tileColorToAlphaThreshold​

参数值：0 ~ 1 之间的值

功能描述：阀值的过渡范围（0为绝对等于，1为过滤全部）

tileContrast​

参数值：大于0的数值

功能描述：对比度，1.0为正常对比度，大于1.0为增加对比度，小于1.0为减少对比度

tileGamma​

参数值：大于0的数值

功能描述：gamma值，1.0为正常gamma值，大于1.0为增加gamma值，小于1.0为减少gamma值

tileHue​

参数值：数字

功能描述：颜色色调，0.0为正常色调，其他数值会向其他颜色进行偏色

tileSaturation​

参数值：大于0的数值

功能描述：饱和度，1.0为正常饱和度，大于1.0为增加饱和度，小于1.0为减少饱和度

tileRectangle​

参数值：西南东北四至范围的经纬度，东西为经度，南北为维度

功能描述：设置有效的区域，超出该区域不显示，例：武汉四至范围可填写 113.9,30,115,31

tileCutoutRectangle​

参数值：西南东北四至范围的经纬度，东西为经度，南北为维度

功能描述：设置无效（裁剪）的区域，该范围内不显示，例：武汉城区设置一块区域不显示，四至范围可填写 114,30.5,114.5,30.8

tileMaximumLevel​

参数值：0 ~ 23的整数

功能描述：设置切片最大显示级别

tileMinimumLevel​

参数值：0 ~ 23的整数

功能描述：设置切片最小显示级别

使用例子​

这里给出一个简单的例子，对天地图的显示做了一些参数调整，具体如下：

天地图卫星影像显示风格调整

增加亮度：tileBrightness = 1.2
增加对比度：tileContrast = 1.2
增加Gamma值：tileGamma = 1.2
让色调偏绿：tileHue = 0.1
增加饱和度：tileContrast = 1.2
增加对比度：tileContrast = 1.2
设置武汉四至范围：tileRectangle = 113.9,30,115,31
设置最小显示层级：tileMinimumLevel = 11

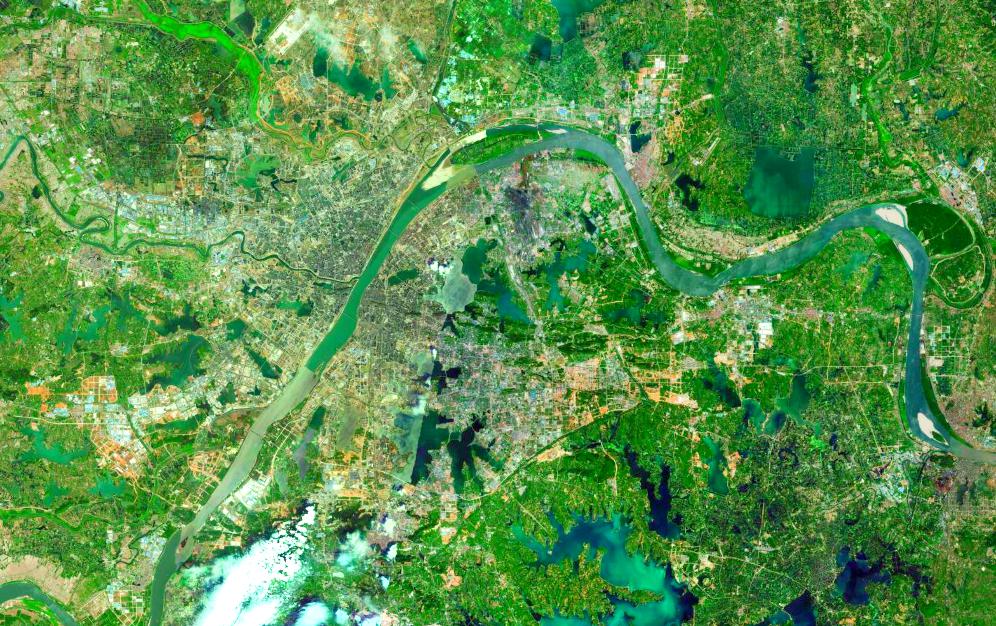

调整后的效果​

Locale Dropdown

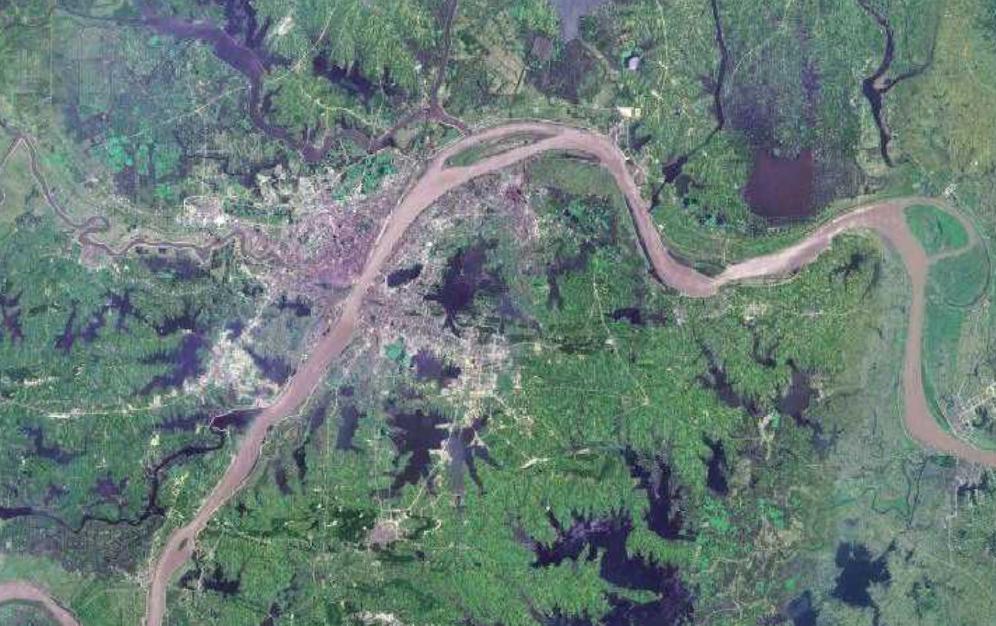

对比原始效果​

Locale Dropdown

图层配置内容​

[{"title":"卫星影像","url":"http://{s}.tianditu.com/DataServer?T=img_w&X={x}&Y={y}&L={z}&tk=0f84da9fd48038ea3bd8de15ff9fb4c2","subdomains":["t0","t1","t2","t3","t4","t5","t6","t7"],"checked":true,"type":"ImageryURL","format":"image/jpeg","tileMatrixSetID":"GoogleMapsCompatible","key":"l2kr7j8geqp8f3pm","tileAlpha":"1.0","tileBrightness":"1.2","tileColorToAlpha":"","tileColorToAlphaThreshold":"0.0","tileContrast":"1.2","tileGamma":"1.5","tileHue":"0.1","tileSaturation":"2.0","tileRectangle":"113.9,30,115,31","tileCutoutRectangle":"","tileMaximumLevel":"18","tileMinimumLevel":"11","isTarget":false}]

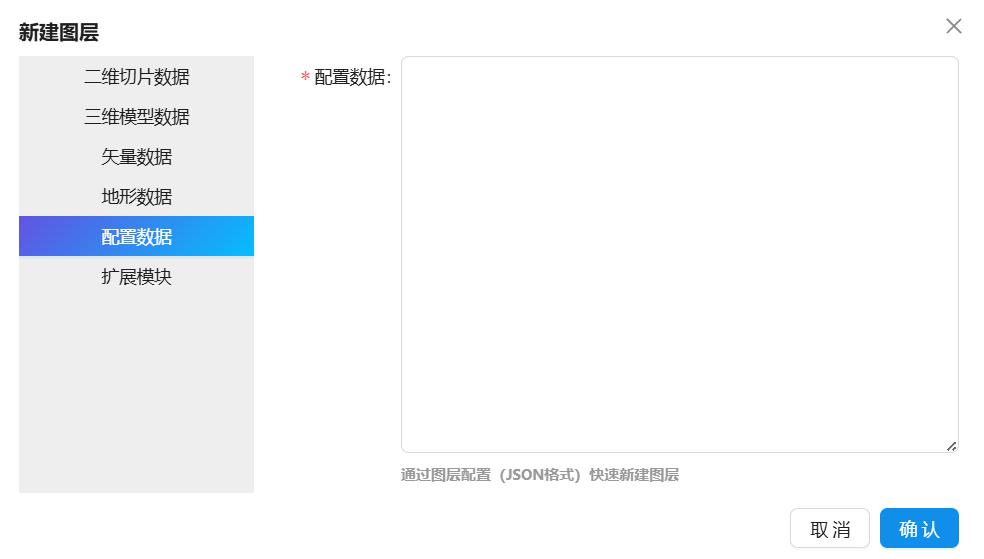

图层配置内容可通过新建图层->配置数据直接导入

Locale Dropdown

注意事项​

设置最小显示层级会增加系统负担​

tileMinimumLevel参数为最小显示层级，在大范围视角下会加载更多切片数据，参数设置需要考虑系统硬件性能

该参数一般用于切片显示不清晰的情况，可跨级别请求更清晰的数据，请求每进一层，内存的需求便多4倍，两层为16倍，因此请求层级太多，可能导致电脑死机

在设置最小显示层级参数时，一般与tileRectangle参数配合使用，以减少内存消耗

该参数MapServer格式的切片不支持

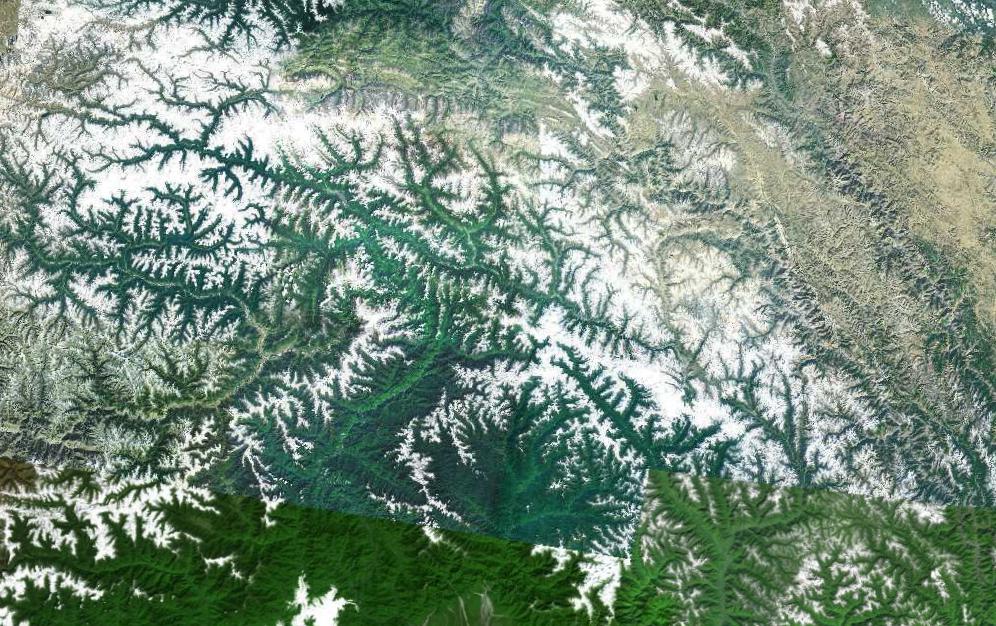

如下图所示，该区域系统默认调用level=7的切片：

Locale Dropdown

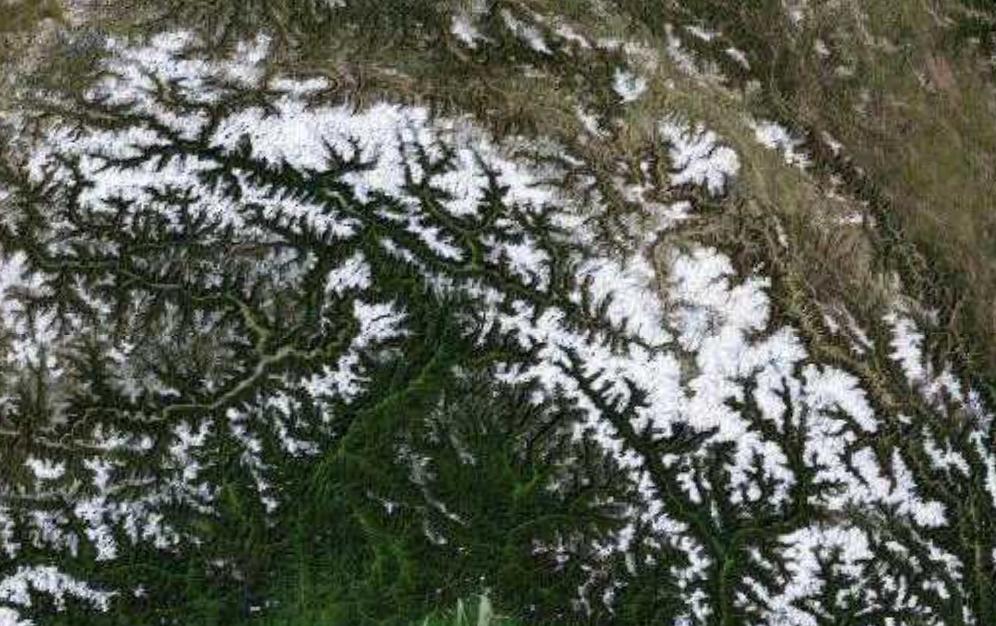

设置tileMinimumLevel=8后，当前视角调用level=8的切片，此时内存消耗为原来的4倍：

Locale Dropdown

设置有效区域四至范围​

tileRectangle该参数为有效区域的四至范围，若切片图层只有一个，会导致范围外的显示出现色带，一般用于两个图层以上的场景

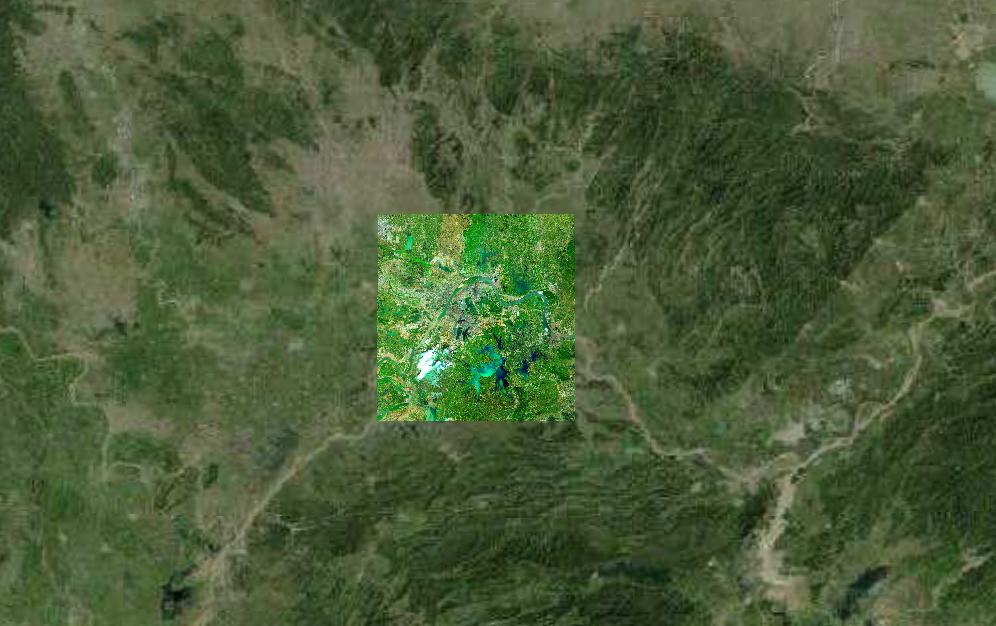

如下图所示，两个图层效果：

Locale Dropdown

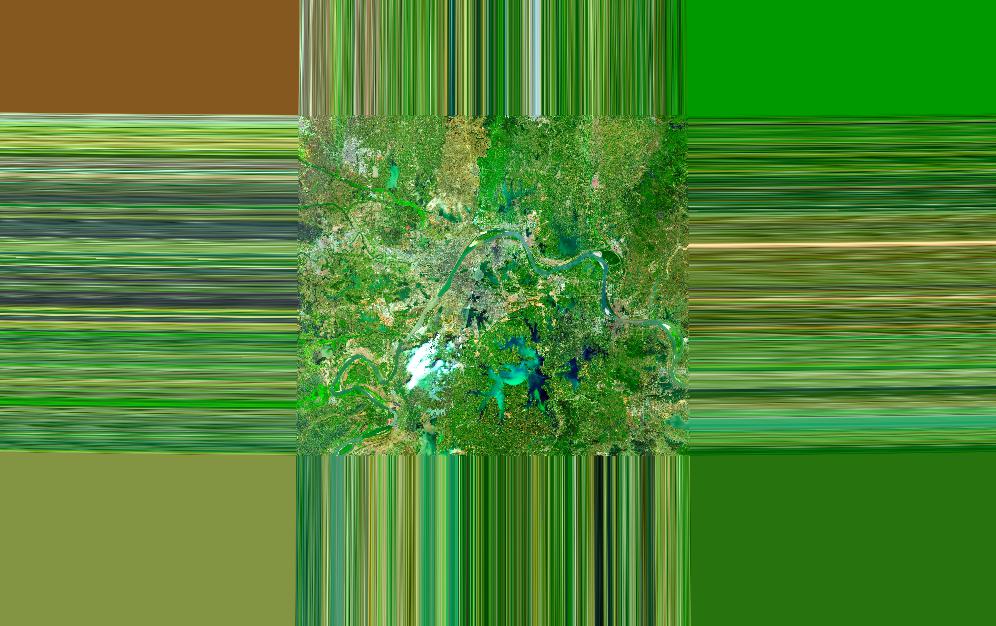

一个图层效果：

Locale Dropdown
