12、地形切片数据制作

本文概述​

地形切片数据是三维地球中表现地表高低起伏的依据，山川、河流等才能够以三维的形式展示
地形的原始数据可在这里选择：地理空间数据云
在这里提供了非常多的免费数据资源，只要精度需求不高，都能在这里下载到免费的DEM

DEM原始数据格式​

DEM原始数据格式有：tif、tiff、dem等，选择自己熟悉的格式下载即可

切片工具选择​

与二维切片数据类似，能够处理地形数据的工具也非常多，较为专业的有：ESRI ArcGIS、Super Map、Erdas、Envi等，但由于这类软件收费较高，若只想对影像做切片工作，可以选择免费使用的CesiumLab

CesiumLab地形切片过程​

1、输入文件​

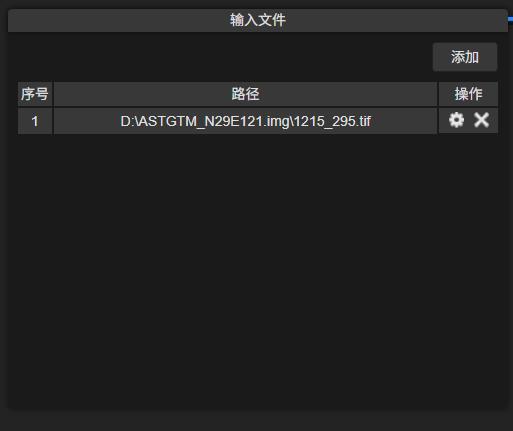

选择地形切片功能模块，首先添加地形文件（DEM），文件格式支持tif、tiff、dem等

Locale Dropdown

选择完影像文件之后，设置该文件的坐标参数，可点击EPSG编码搜索，选择3857，其他参数无需调整，点确定即可

Locale Dropdown

2、处理参数设置​

处理参数可选择生成网格的算法，保持默认即可

3、输出文件​

与二维切片类似
存储类型选择散列，即每个切片单独存为一个文件
选择输出的目标路径
点击提交处理 等待片刻之后，目标路径下会出现若干个文件夹以及切片文件

与二维切片不同的是，二维切片文件为png格式的图片，三维切片文件为terrain格式，terrain可以在CesiumEarth自动读取并渲染成三维地形

Locale Dropdown

4、目标路径解析​

地形切片输出之后自带索引说明文件layer.json
因此在系统中添加图层只需选择路径即可
如下图所示：红框部分为地形路径，系统中选择到这一层级即可
绿框部分无需关注，系统会自动解析
